MISS不锈钢护套

发表时间:2020-09-10  阅读次数:2163


简介

  不锈钢护套系列矿物绝缘加热电缆可以满足高温条件和大发热功率(达269W/m)的需要。南京飞拓电气工程有限公司提供的不锈钢护套加热电缆的最高承受温度可达 600℃;导体电阻值的范围从28000Ω/km到19.2Ω/km;矿物绝缘电缆具有优良的机械强度,耐腐蚀。飞拓电气提供的加热电缆能满足不同功率的需要。
应用:

核工业
建筑业 ---沥青加热
金属制造工业---低熔点合金熔解
罐桶/容器加热
挤塑机螺筒加热
高温工业管道伴热
工艺介质防凝降粘
各类工业电加热器

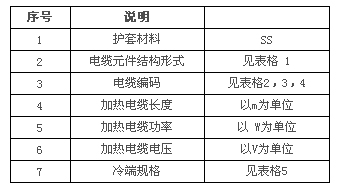

规格说明加热电缆指令代码



保护管材料、外径和最高使用温度

代号 保护管牌号 外径mm 最高使用温度°C
A 304 1.0 400
H 316 1.5~2.0 600
HL 3161 3.0~3.8 800
P 310s 1.0 500
B Gh3030 1.5~3.0 800
IN Incone1600 4.0~4.5 900
18 Incoloy825 6.0~8.0 1000

芯线材料、电阻率和最高使用温度

代号 芯线材质 电阻率Ωmm2/m 最高使用温度°C
NC28 镍铬2080 1.12 1000
NC23 镍铬2035 1.04 900
NC19
镍铬1090 0.7 900
NC44
铜镍44 0.48 400
NC19
铜镍19 0.3 300
NC10
铜镍10 0.15 250

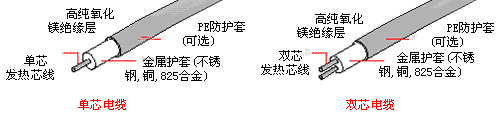

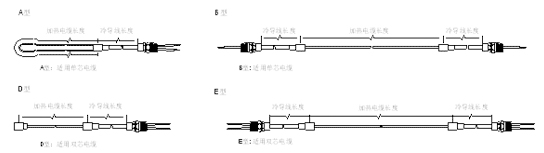

加热电缆结构形式

电缆编码

直径

+ 20℃时标称阻值

最大制造长度

单位重量

mm

Ω/m

m

kg/km

16K192

8.7

0.0192

88

406.9

16K240

8.2

0.0240

93

348

16K300

7.4

0.0300

110

278.5

16K369

7.0

0.0369

121

242.3

16K480

6.5

0.0480

144

204.9

16K600

6.1

0.0600

169

179.1

16K800

5.7

0.0800

236

152.1

16K1200

4.9

0.1200

280

102.5

16K1600

4.6

0.1600

324

88.4

16K1920

4.4

0.1920

350

81

16K2800

4.2

0.2400

365

73.3

16K3200

4.0

0.3200

385

65.2

16K4800

3.7

0.4800

436

56.4

16N7333

4.0

0.7333

118

65.2

16N9167

3.8

0.9167

128

60

16N12220

3.7

1.2220

140

54.5

16N15710

3.5

1.5710

150

50.5

16N24440

3.4

2.4444

168

45.1

16N44000

3.2

4.40, , 00

187

40

16N12220

2.9

12.2220

217

34.7

16N27500

2.8

27.5000

238

32.3

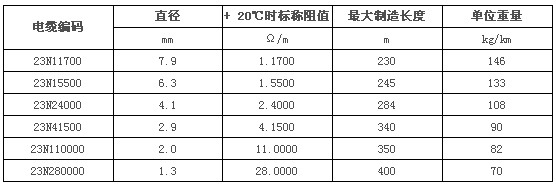

表格 3 加热电缆规格 (600V双芯)

电缆编码

直径

+ 20℃时标称阻值

最大制造长度

单位重量

mm

Ω/m

m

kg/km

26N11700

8.7

1.1700

180

216

26N15500

7.2

1.5500

195

203

26N24000

5.0

2.4000

234

178

26N41500

3.8

4.1500

280

160

26N110000

2.9

11.0000

300

152

26N280000

2.1

28.0000

350

140

表格 4 加热电缆规格 (300V 双芯)

注:对于600V以上使用电压的场合,请与我公司专业人员联系咨询

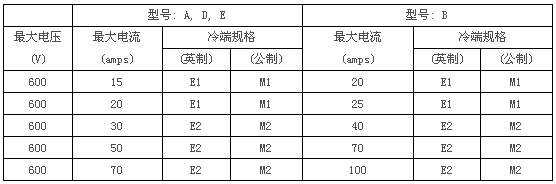

表格 5 冷端规格

1:E1 表示1/2〞NPT;E2表示3/4〞NPT;M1表示螺纹直径M15;M2表示螺纹直径M20
2:标准冷端电缆长度为2米,如有特殊要求,请与我公司专业人员联系


防腐说明表

物质


硫酸

不推荐

盐酸

不推荐

氢氟酸

不推荐

磷酸

不推荐

碳酸

需核对精确数据

有机酸

在大多数条件下适用

碱金属

可接受

海水

不推荐

氯化物

不推荐


防爆说明
  MISS系列电缆可用于C1D2防爆区域,设计选型时,请与我公司专业人员联系。
